伊科菲斯Na-22环保豁免型浓度计在宝武集团某大型铁矿的成功应用

2024-11-19 Visits:

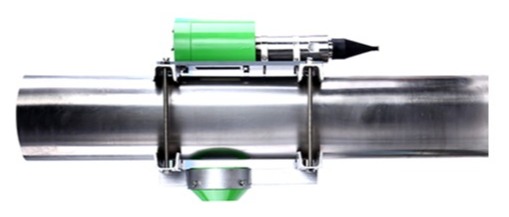

伊科菲斯(Ecophyspribor)Na-22环保豁免型浓度计

在宝武集团安徽某大型铁矿的成功应用

     宝武集团安徽某铁矿年产铁矿石500万吨,属于特大型地下开采矿山,采用主副井开拓,充填法开采。充填系统于2016年顺利投产使用。该充填系统采用全尾砂胶结充填连续制备工艺,选用一台Φ20米深锥浓密机替代传统的多座立式砂仓作为尾砂浓缩及存储设施,配三套搅拌系统(二工一备),尾砂及胶结材料经两级搅拌后形成高浓度的充填料浆,通过充填钻孔及井下管路自流输送至井下采空区进行充填作业。双系列同时生产,制备能力可达360-400立方米/时,达产后年平均充填采空区约147.5万立方米。

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

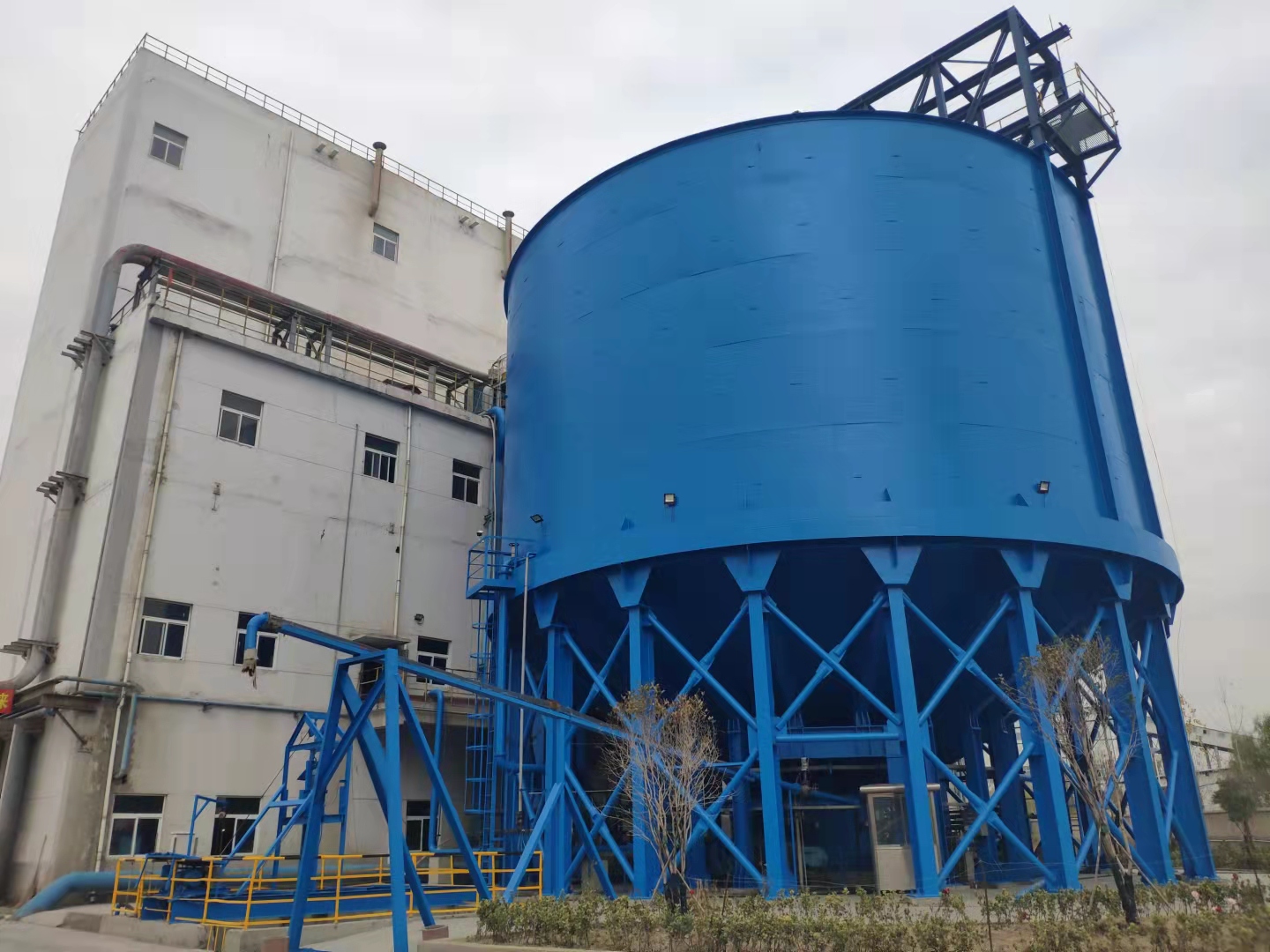

充填站概貌

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图3)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图4)

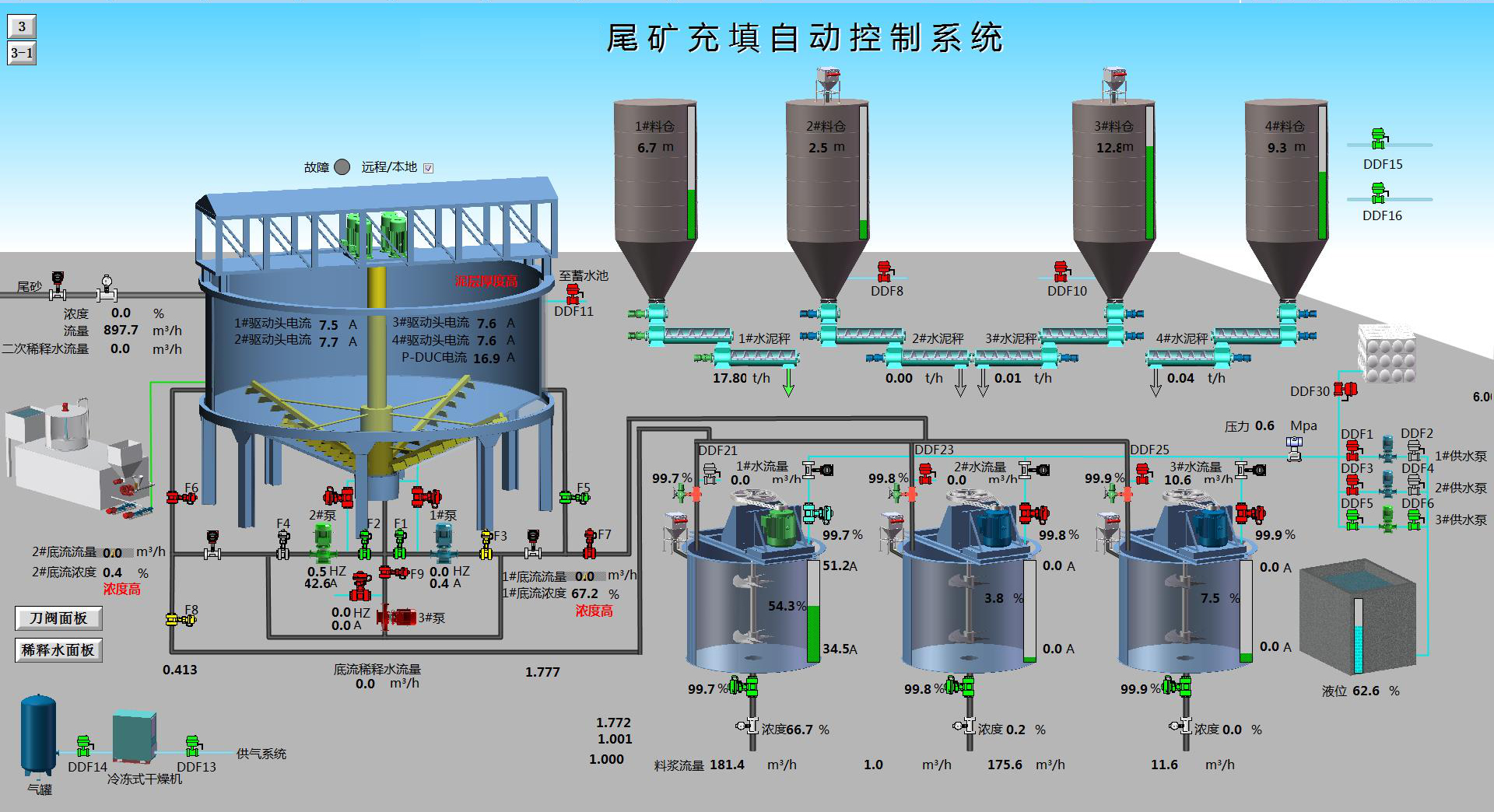

     2019年该充填系统全流程自动化管控系统升级优化改造。项目上选用了6套伊科菲斯环保型浓度计,分别对浓密机底流管路(2套)、浓密机打循环管路(1套)、搅拌桶出口充填管路进行矿浆浓度实时监测。伊科菲斯环保型浓度计至投入使用以来运行稳定,精度达到±1%,为该充填系统的自动化稳定控制起到了重要作用。

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图3)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图6)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

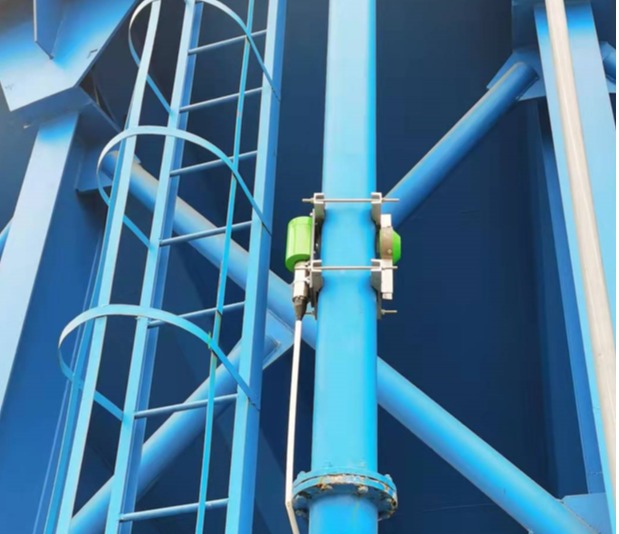

浓密机底流管路2套


伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图8)

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图9)


伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

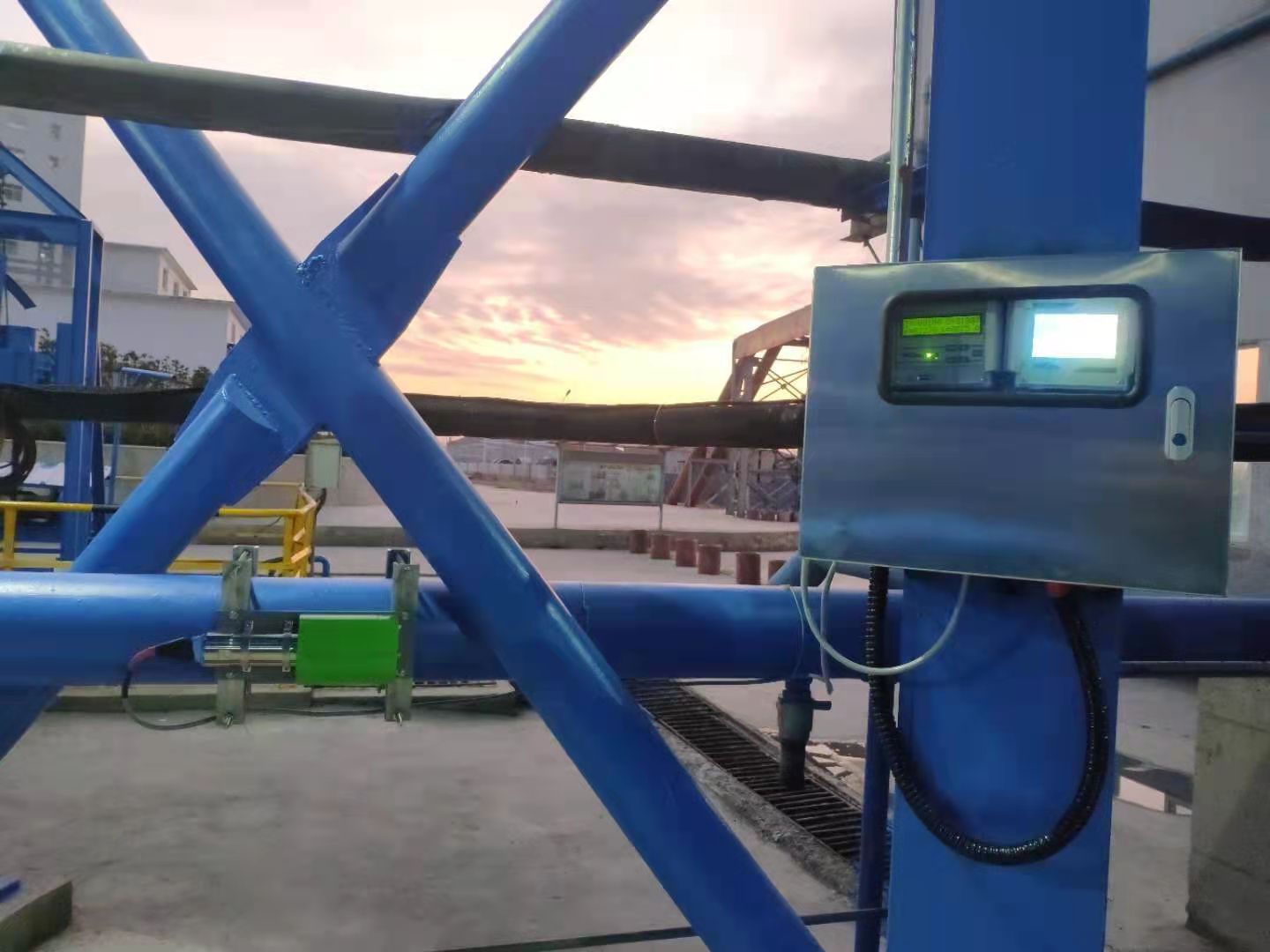

浓密机打循环管路1套


伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

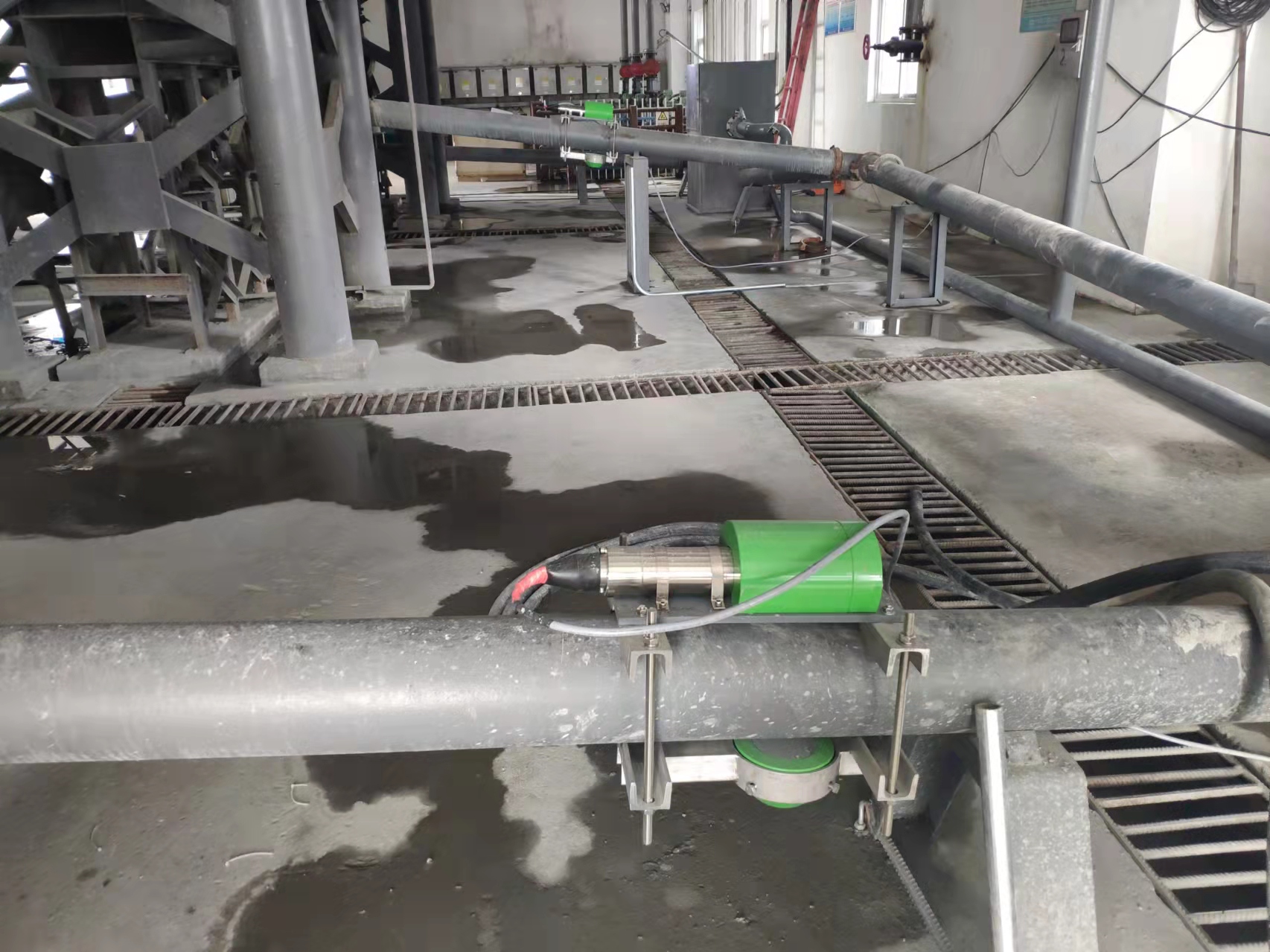

搅拌桶出口充填管路3套

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图3)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图13)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

取样化验比对


 化验密度1789g


仪表显示密度1793g,

对应浓度67.8%

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

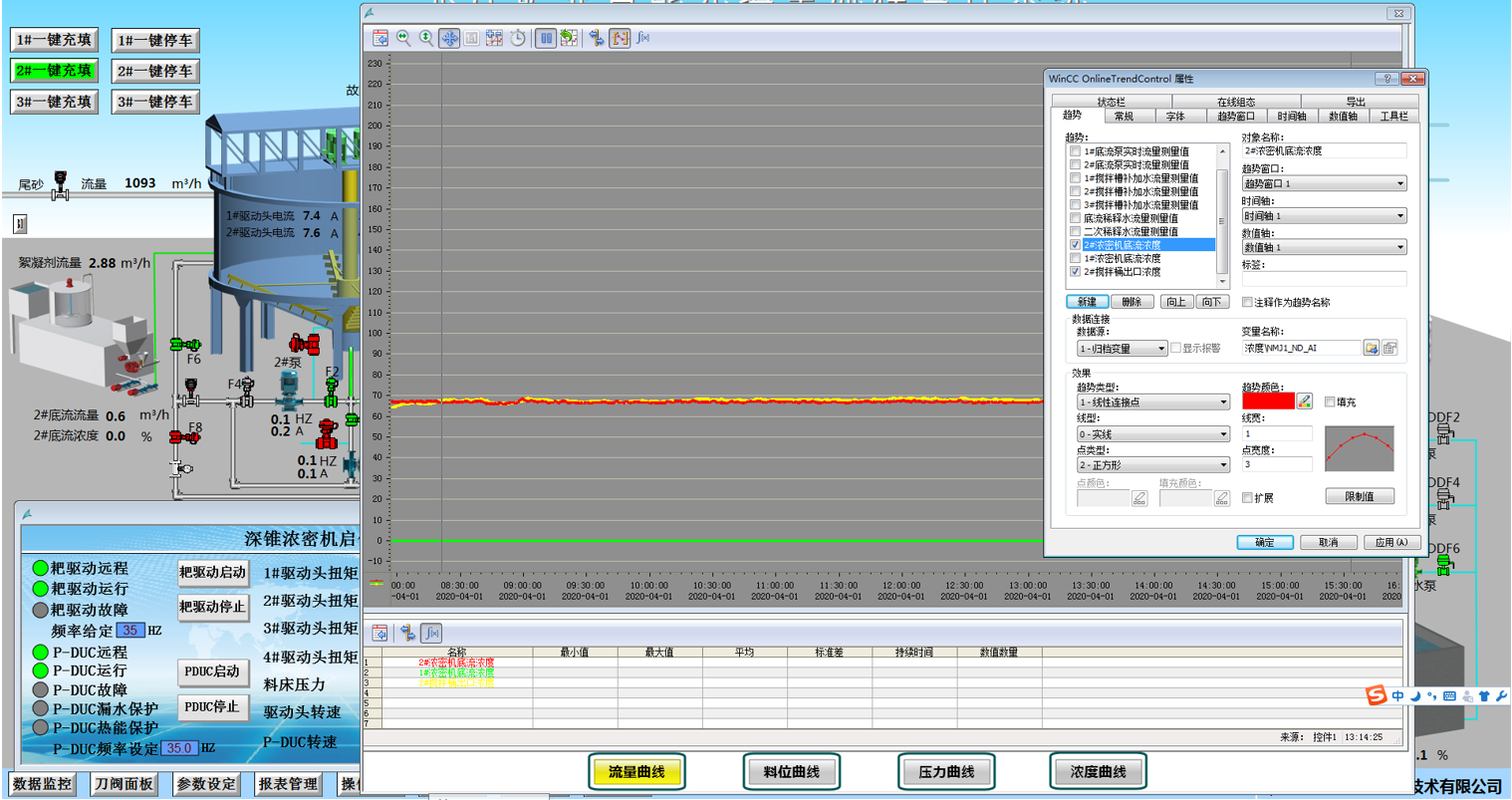

浓度计运行趋势

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图3)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图19)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图2)

伊科菲斯环保型浓度计优势

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图3)
伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图23)

真正地非接触式测量

     不需在设备上开孔,保证管道工艺的完整性,彻底解决磨损、腐蚀、堵塞等情况。采用管道外夹式安装,可在设备运行中安装,无需设置旁路或截开管路,无需加装开关、阀门、冲洗装置;

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图23)

安全环保

     采用国家生态环境保护部豁免放射源,环保安全,对人体无害、环境无污染。使用单位无需办理辐射安全许可证,不需要到环保、公安部门等备案,无需成立专业的运维班主和采购各类防护穿戴设备,作为常规仪表使用;

伊科菲斯环保型浓度计在宝武集团安徽某大型铁矿的成功应用(图23)

维护量少、运行稳定

     对流体无影响,可测量任意流速介质的密度,几乎没有故障点,实时、快速、精准提供测量结果,稳定性好,维护量很少,摆脱频繁标定与检修烦恼。
