伊科菲斯环保型浓度计
利马克超高频雷达液位计
在五矿集团充填系统的成功应用

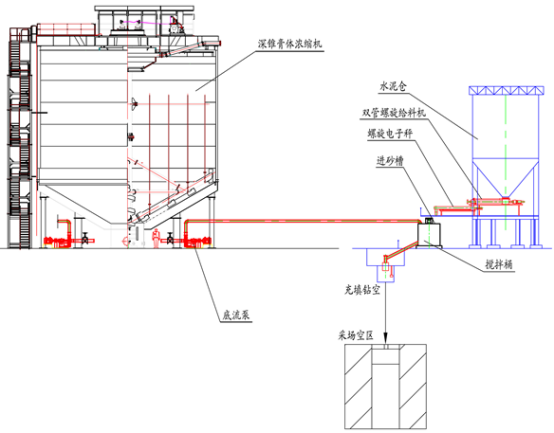

中国五矿集团安徽某矿业现有充填站一座。充填系统采用全尾砂胶结充填工艺。选厂浓缩后的全尾砂由渣浆泵输送至φ14m深锥浓密机进行絮凝浓缩沉降,底流浓度达到71%左右经流量计、浓度计等阀组输送至φ2.5m强力搅拌桶内(2套),与来自胶凝材料仓的胶凝材料经强力搅拌后,形成合乎质量的胶结充填料浆,沿钻孔和充填管道自流输送至井下待充地点。深锥浓密机溢流浓度小于300ppm,可作为选厂循环水重复使用。
2021年该矿业公司对充填系统进行自动化管控系统升级优化改造,实现充填生产数字化、自动化和智能化,提高生产效率,提高管控水平。项目上选用了3套伊科菲斯环保型浓度计,分别对浓密机选厂来砂管路(1套),浓密机底流管路(2套)进行矿浆浓度实时监测;2套利马克雷达液位计,对搅拌桶液位进行料位实时监测;
伊科菲斯环保型浓度计和利马克超高频雷达液位计投入使用以来运行稳定,为该充填系统的自动化稳定控制起到了重要作用。

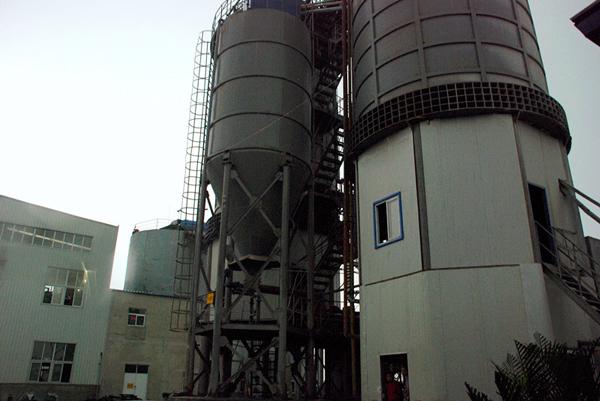

充填站概貌

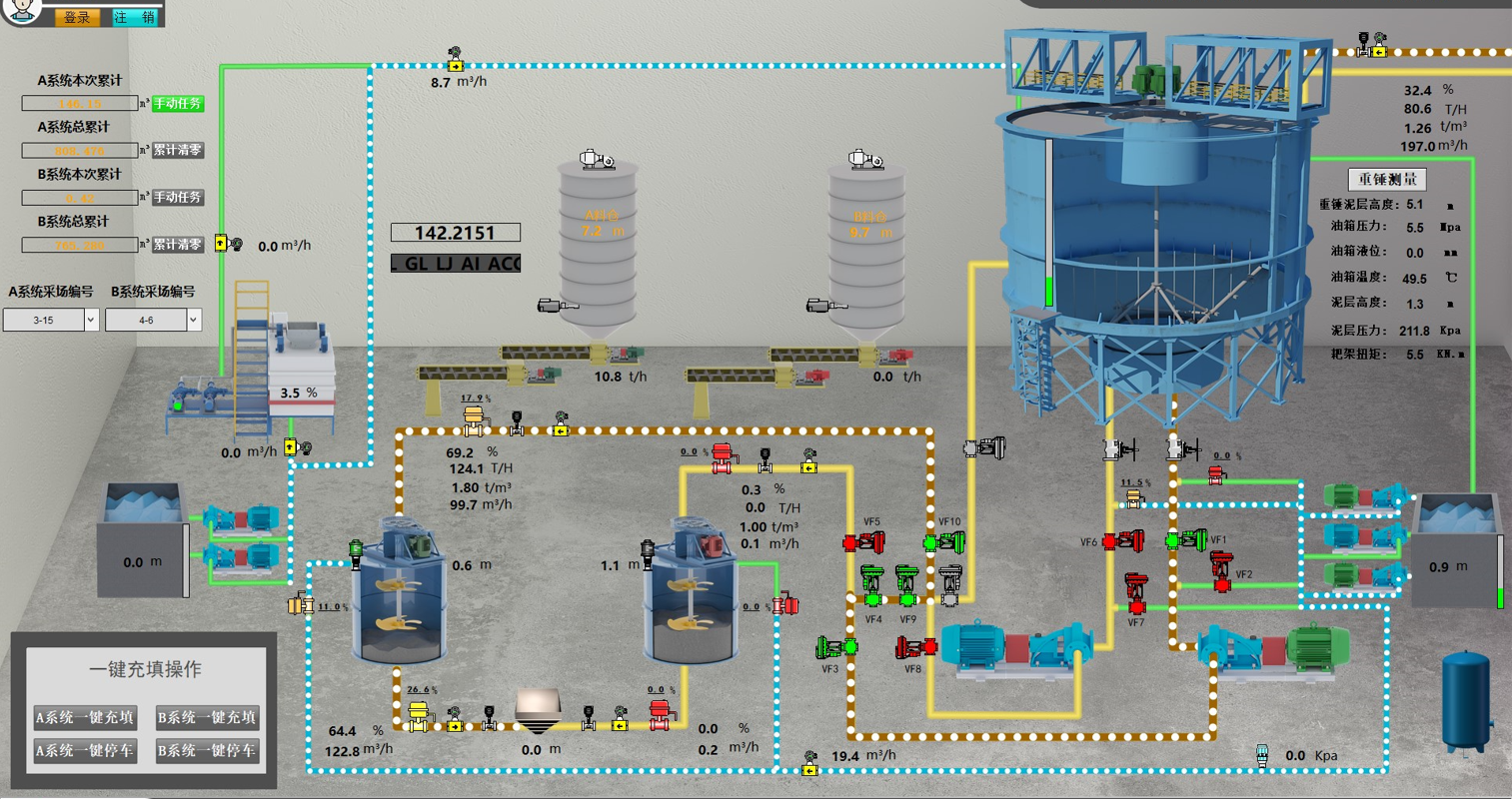

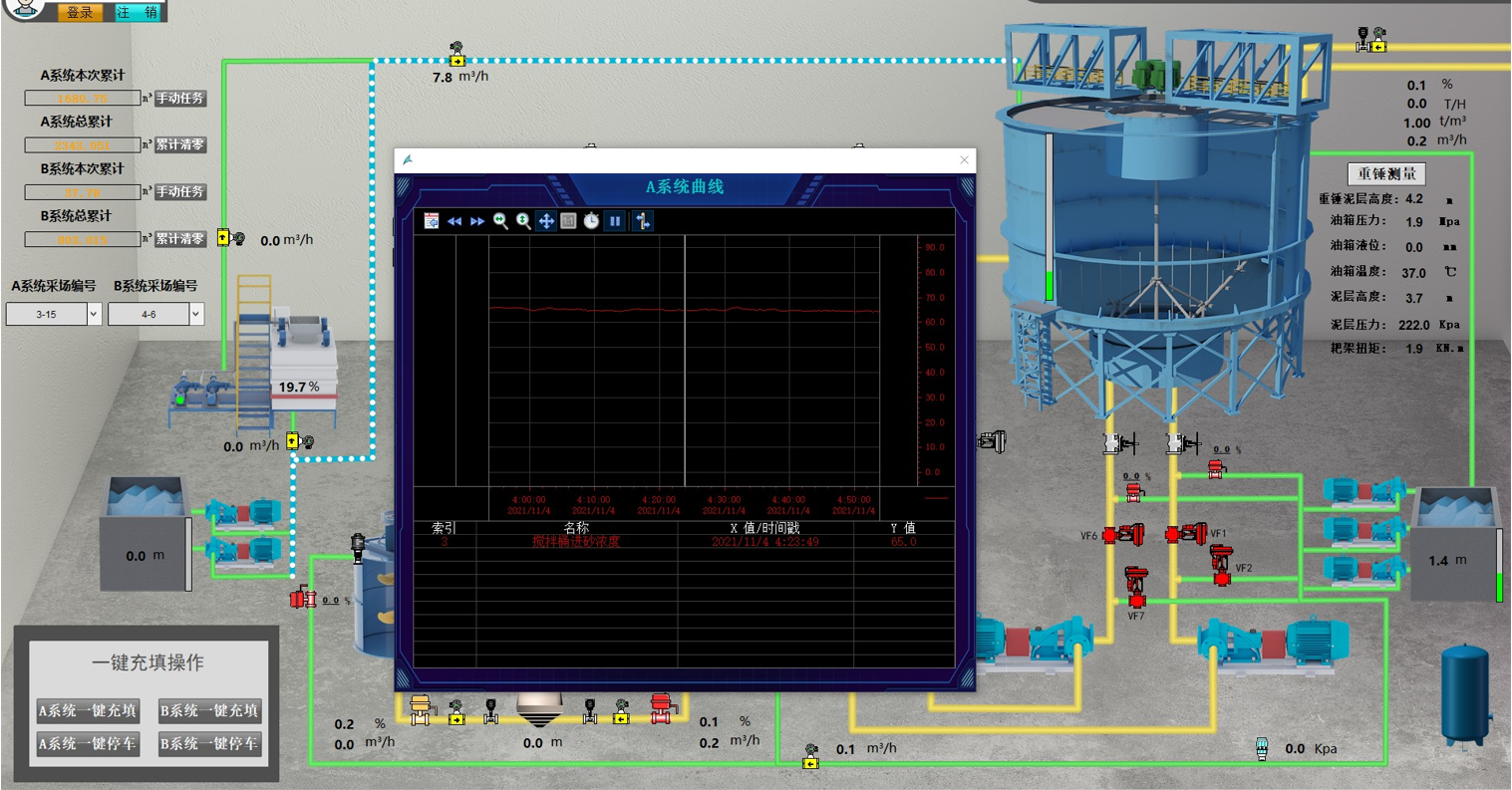

充填自动化控制系统

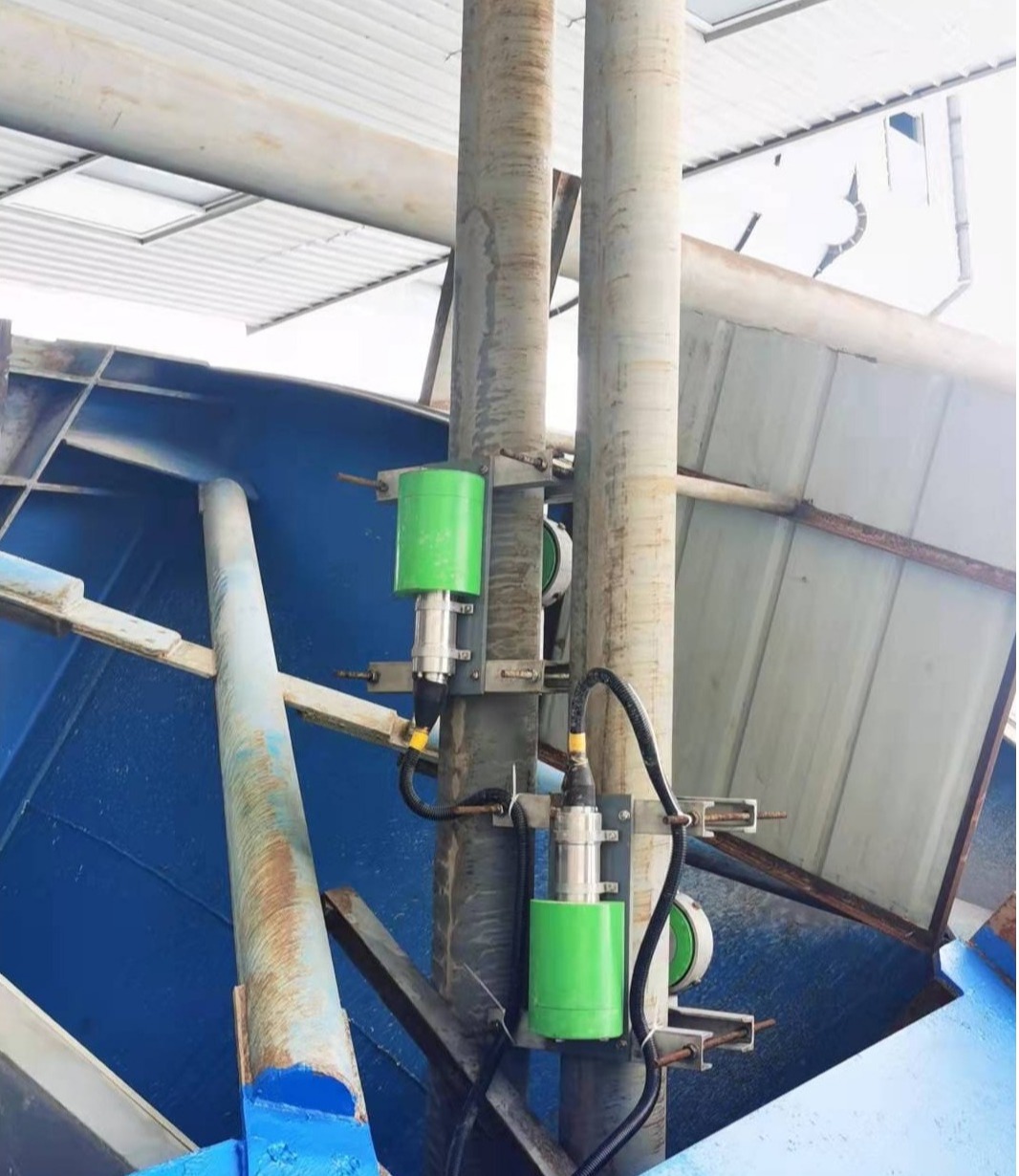

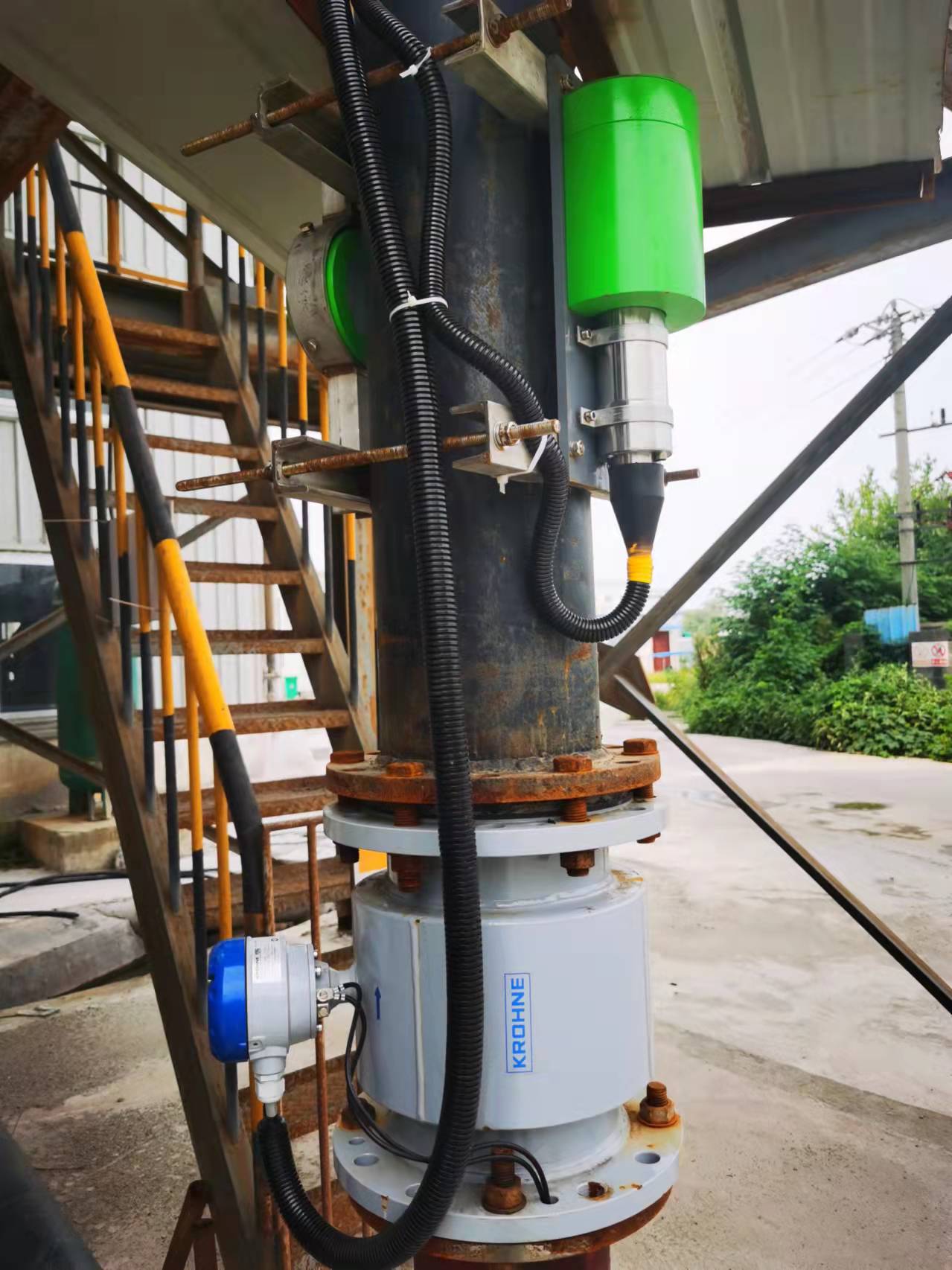

选矿厂来砂管路1套
浓密机底流管路2套
伊科菲斯环保型浓度计趋势
伊科菲斯环保型浓度计的优势

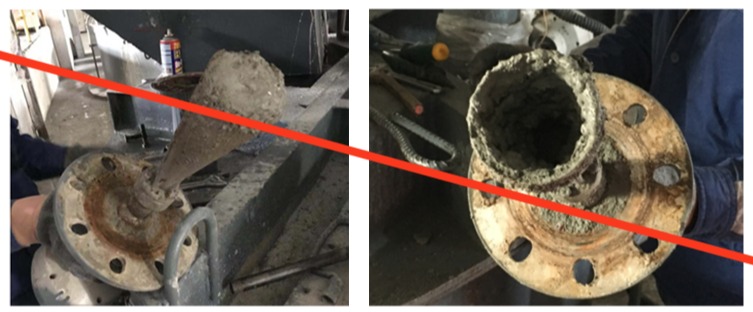

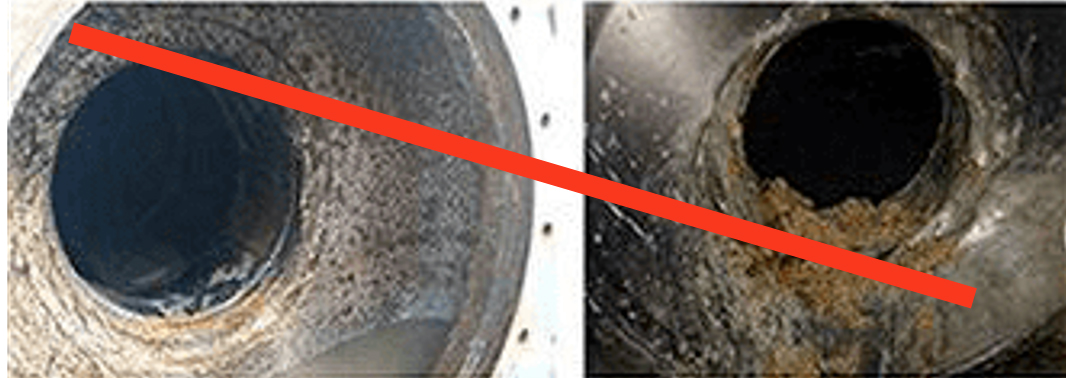

1、真正地非接触式测量:不需在设备上开孔,保证管道工艺的完整性,彻底解决磨损、腐蚀、堵塞等情况。采用管道外夹式安装,可在设备运行中安装,无需设置旁路或截开管路,无需加装开关、阀门、冲洗装置;
2、安全环保:采用国家生态环境保护部豁免放射源,环保安全,对人体无害、环境无污染。使用单位无需办理辐射安全许可证,不需要到环保、公安部门等备案,无需成立专业的运维班主和采购各类防护穿戴设备,作为常规仪表使用;
3、维护量少、运行稳定:对流体无影响,可测量任意流速介质的密度,几乎没有故障点,实时、快速、精准提供测量结果,稳定性好,维护量很少,摆脱频繁标定与检修烦恼。
利马克超高频雷达液位计

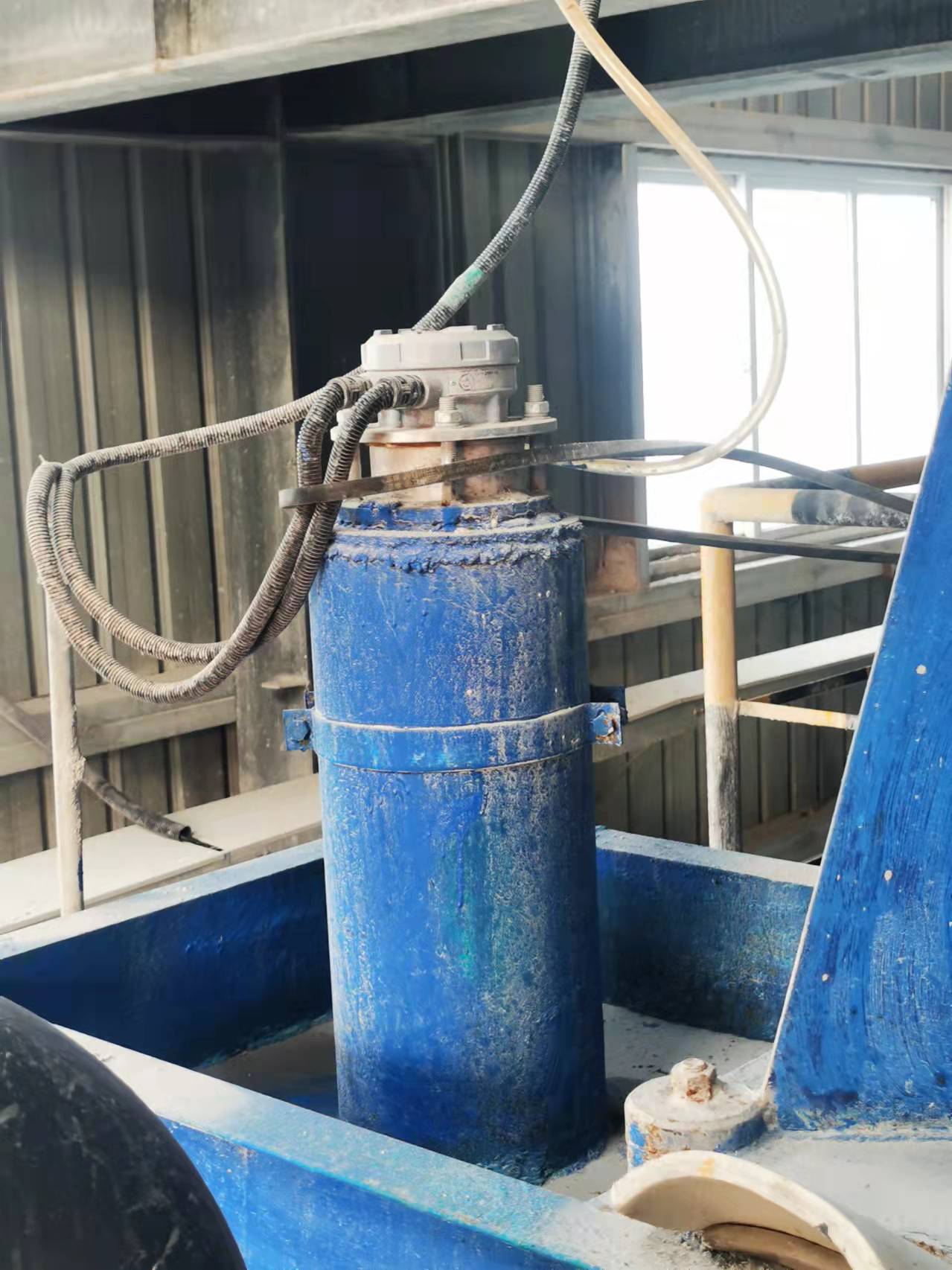

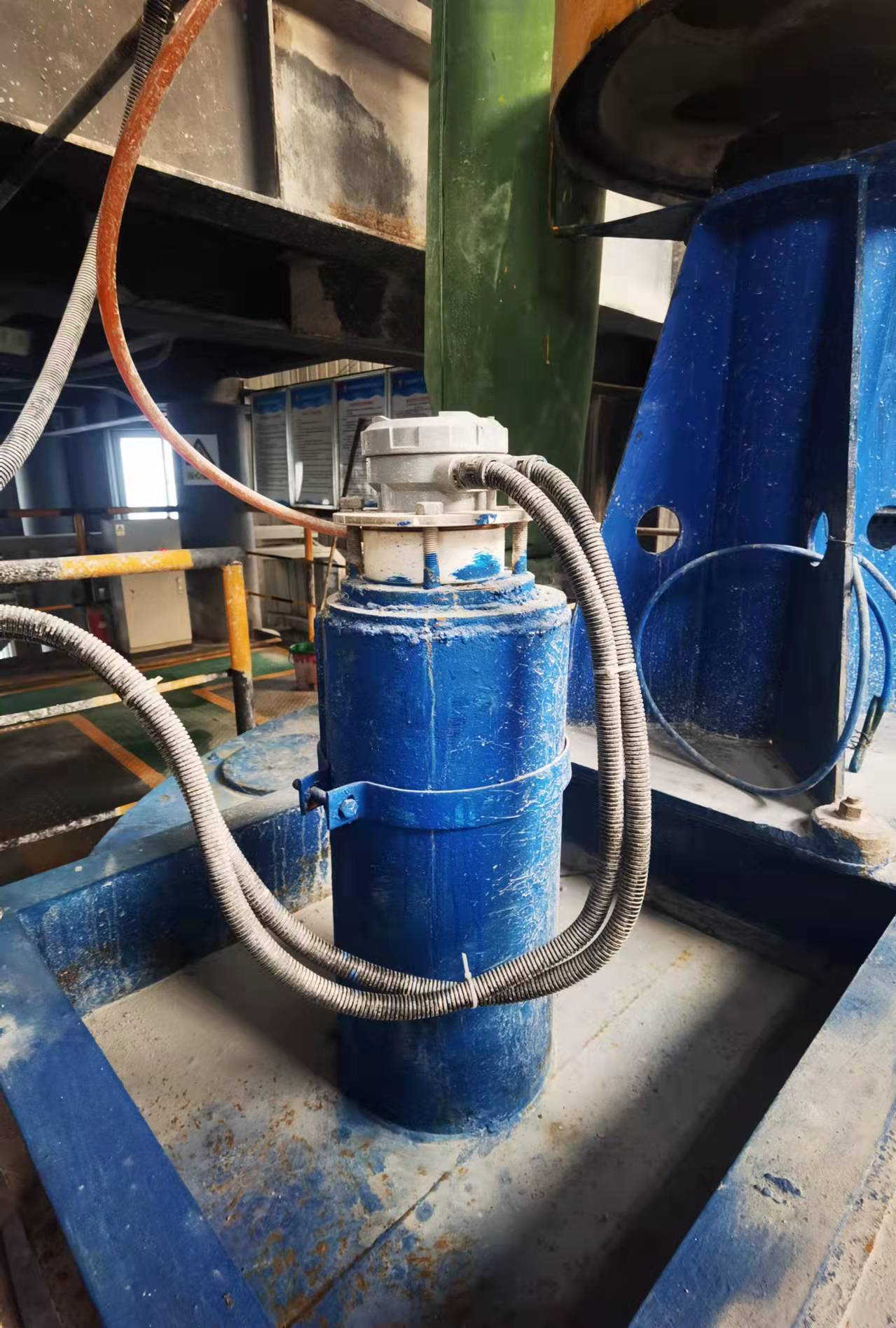

搅拌桶液位计2套

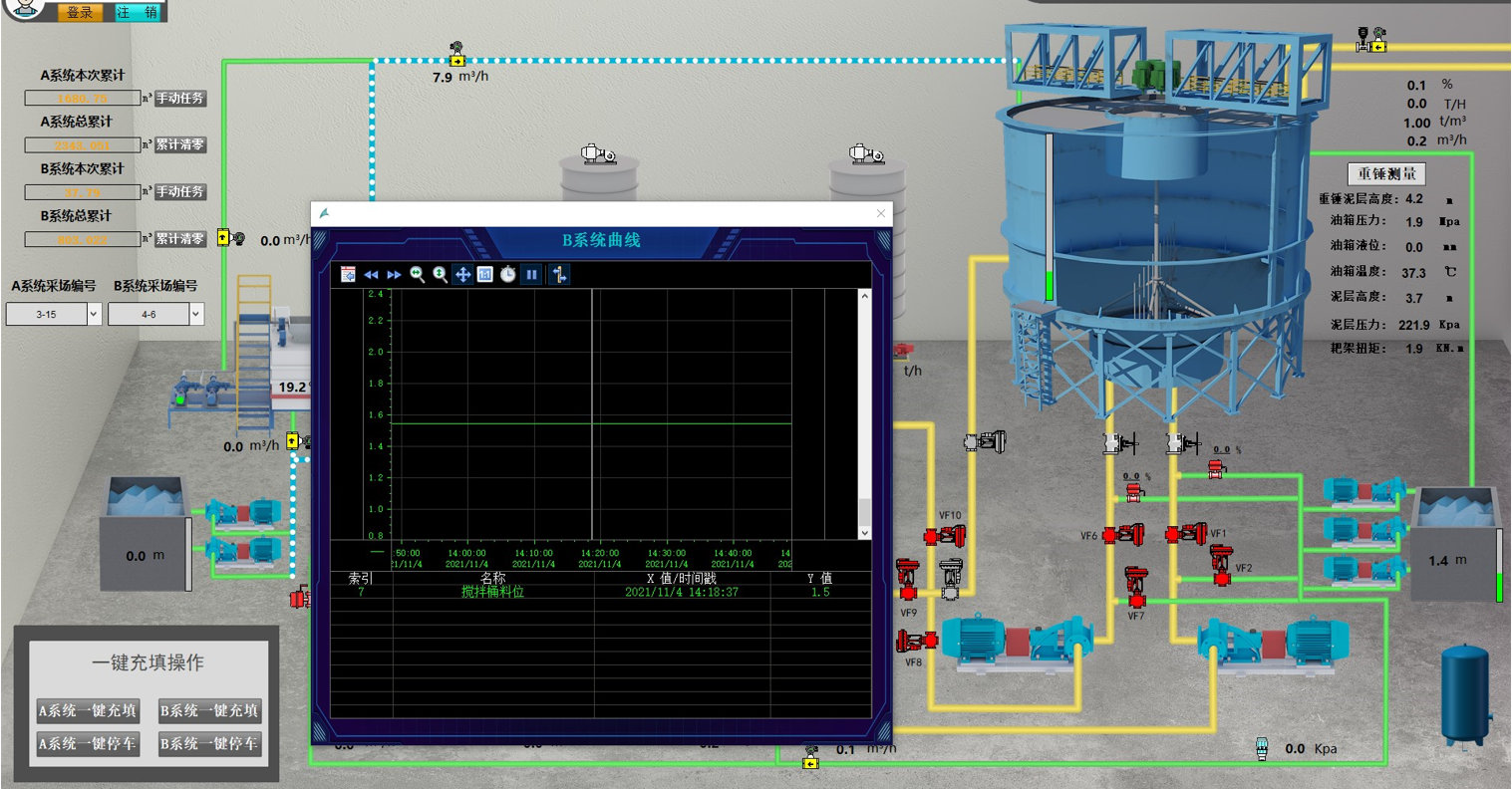

搅拌桶雷达液位计运行趋势
利马克雷达液位计技术优势
1、调频连续波技术:采用调频连续波技术进行测量,雷达发射频率94GHz、140GHz,反应速度更快。
2、独特的天线设计:采用独特的平面天线或透镜天线结构,无喇叭口设计,可以避免粉尘堵塞、油气粘附、结晶包裹。
3、极小的发射角:2°波束角,聚焦性能好,回波信号强,粉尘很大工况下可稳定工作,同时对安装环境适应性更强。
4、可加隔离装置:雷达物位计安装过程中可加防尘管和四氟隔离装置,与测量介质完全隔开,防止物料黏附。
