工作原理
在料棚上方安装轨道，3D扫描轨道机器人根据软件管理平台设置的程序在轨道上匀速运行，扫描料堆表面的二维断面数据，同时软件管理平台定位技术获取被测料堆位置的空间点位置信息数据，并同步传输到计算机平台。
系统通过使用三维建模技术和计算机图形处理技术，对空间位置信息数据在计算机平台进行三维坐标转换，构建出网格模型，还原被测料堆的真实形状，科学计算出被测料堆的体积。

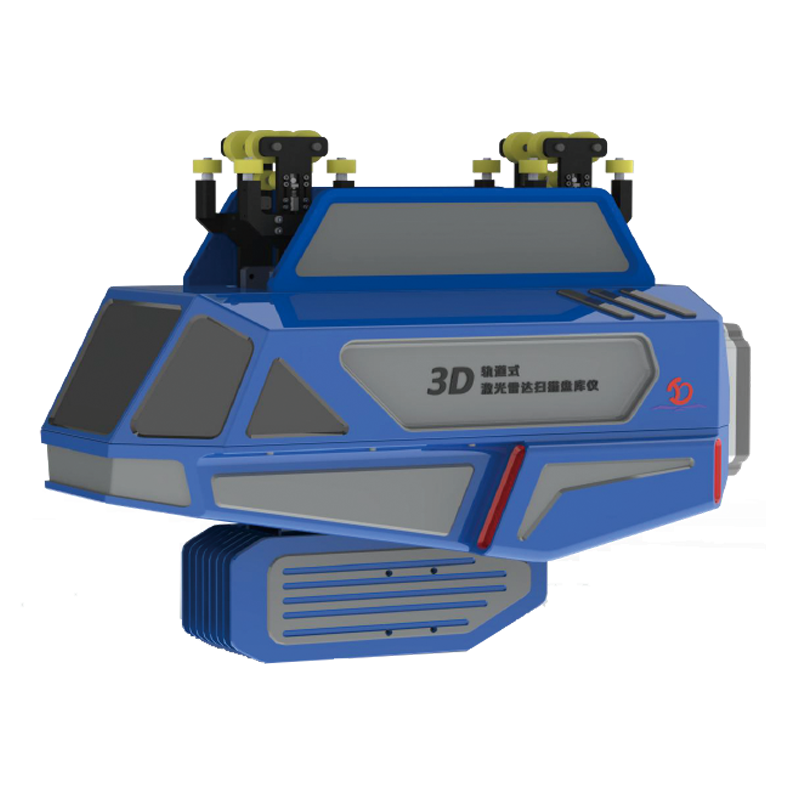

3D扫描轨道机器人 JYLD-track-3D-RBT

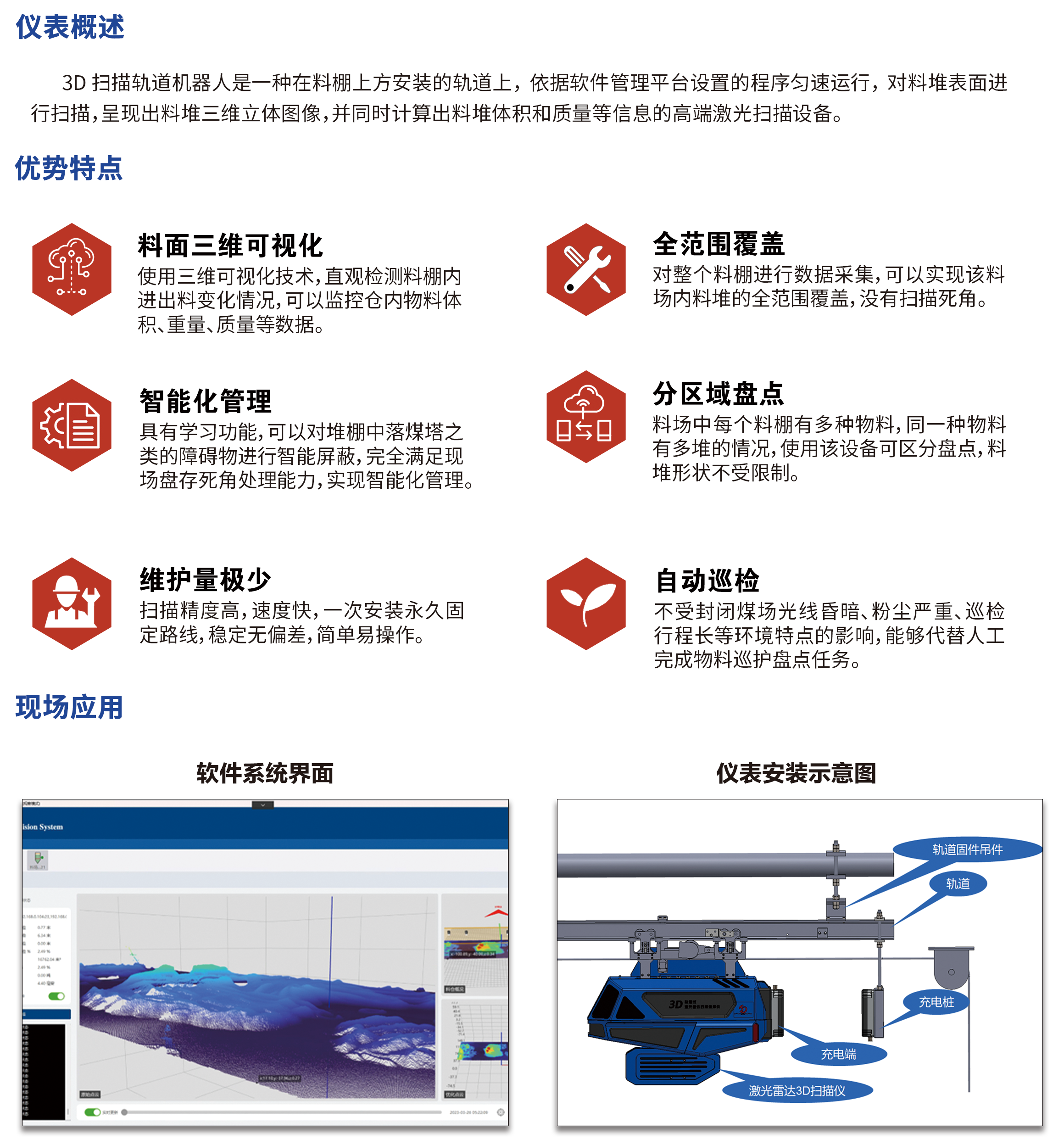

3D 扫描轨道机器人是一种在料棚上方安装的轨道上，依据软件管理平台设置的程序匀速运行，对料堆表面进行扫描，呈现出料堆三维立体图像，并同时计算出料堆体积和质量等信息的高端激光扫描设备。
- 工作频率: 25Hz 50Hz
- 测量原理: 反射比为10%时100m
- 测量范围: Max:270° (设置参数中调整)
- 测量精度: 100米@10%反射率
- 防爆标志: Ex db ib mb ⅡC T6 Gb / Ex ib tb ⅢC T80℃ Db
- 信号输出: 4-20mA(四线制）
