产品安装位置：3万吨储煤筒仓
产品名称型号：3D雷达物位扫描仪型号：LIMAC0-ULM-3D-5
使用产品数量：3套
工况描述：直径36米储煤仓，由于筒仓是全封闭的结构形式，筒仓内的煤位变化需要通过料位监测设备来获知，以此保证筒仓内的储煤合理调配，防止空仓或满仓。储煤仓有多个下料口，下料会在筒仓内形成马鞍型的料面，在出料时也会形成U型料面，单点料位测量会产生很大的料位信息误差。煤仓盘煤作为燃料系统中的一个重要环节，对煤仓进行动态监测与分析，完成煤仓库存盘点工作，对控制并且减少火电厂的生产运行成本起着至关重要的作用。煤仓是全封闭的，想要精准盘点仓内有多少煤是件很困难的事情。

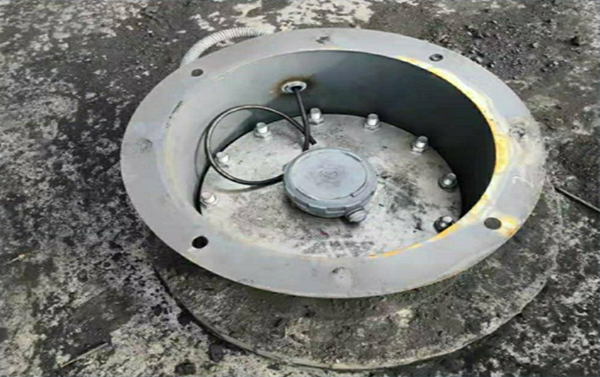

现场安装照片
通过我们的3D雷达物位扫描仪可以有效解决上述问题。
利马克3D雷达物位扫描仪打破了人工盘存和激光盘煤的局限性，实现煤仓库存实时在线监测。3D雷达扫描仪对散状煤堆横截面进行二维轮廓扫描，在扫描仪获取煤堆二维轮廓的同时，也获取轮廓的位置信息。检测到的轮廓信息和位置信息被输送到3D雷达扫描仪工控机处理，软件根据采集的数据进行三维建模，绘制出整个煤堆的三维立体图像，计算出煤堆的体积，再根据煤炭的堆积密度算出煤堆的重量。实现了料位、体积、质量的智能化管理。

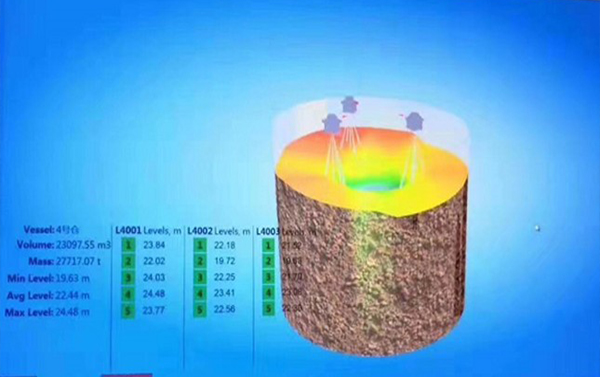

现场实时成像效果图
使用总结：
我公司在直径36米储煤仓安装3台3D雷达物位扫描仪，可实时监控料仓内料位情况，并且能将料仓内的高料位、低料位、物料体积等参数实时输出、实时存储，实现控制室高低料位报警的同时也能直接控制筒仓进出料带式输送机的启停，进一步防止筒仓满仓或空仓情况的发生，提升了输送煤的自动化水平，实现了输煤无人值守，也能真实反映料仓存储情况，可做到实时盘煤，真实体现燃煤的实际库存，方便燃料管理。安装方便，无需后续维护工作。
